Обзор фитингов для металлопластиковых труб: характеристики

Для выполнения соединения любых труб используются фасонные элементы – фитинги (тройники и т.п) trubamaster.ru/fitingi/fitingi-dlya-metalloplastikovyh-trub.html. Конструкции из металлопластика не стали тому исключением. Качественные фитинги способствуют герметичному стыку нескольких труб или одной трубы с другими устройствами: отопительными приборами, счетчиками. Чтобы выбрать соединительные элементы правильно, необходимо знать их технические характеристики и свойства.

Технические характеристики фитингов для металлопластиковых труб

Различия между фитингами определяются по нескольким параметрам: по диаметру, материалу изготовления и области применения. Самые важные технические характеристики, которые необходимо знать при покупке фитингов, – это диаметр труб, с которыми предстоит выполнять монтажные работы. Размер фитингов всегда соответствует диаметру всей магистрали. Если требуется установка труб для воды, газа или отопления, наиболее актуальными будут размеры в пределах 16-32 мм.

Другие технические характеристики фитингов, на которые следует обратить внимание – показатель максимального давления. Оптимальное давление для бытовых систем – 10-15 атмосфер. Некоторые производители заявляют, что при правильной установке и использовании качественных труб их фасонные детали могут работать в условиях давления до 25 бар.

Выбирая фитинг (тройник), необходимо обращать внимание на визуальное качество гильзы и других элементов. Цвет металла должен быть равномерным, поверхность должна быть чистой, без царапин или микротрещин. Также технические требования относятся к весу: качественные латунные детали не могут быть слишком легкими.

Основные технические характеристики обычно указываются на самом изделии. На фитингах в обязательном порядке маркируется диаметр трубы, обычно в дюймовом формате. Стоит помнить, что у разных производителей маркировка может иметь различную информацию.

Какие бывают фитинги для металлопластиковых труб?

Обширный ассортимент фасонных деталей позволяет подобрать фитинг, подходящий под индивидуальные требования системы. Виды фитингов для металлопластиковых труб бывают следующими:

1. Компрессионные (также их называют условно-разъемными).

- корпус с кольцом-уплотнителем;

- зажимное кольцо;

- крышка (имеет вид гайки);

- запрессовывающая втулка.

Технические характеристики, присущие обжимным фитингам на металлопластиковые трубы, сделали их наиболее распространенными.

2. Разъемные (различаются по типу соединения: цанговые, резьбовые). Фасонные элементы с нанесенной резьбой, обеспечивающие надежное соединение с возможностью произвести демонтаж и повторный монтаж. Именно из-за того, что изделие можно использовать неоднократно, цанговые и резьбовые фитинги имеют наиболее высокую цену. В их конструкцию входят следующие детали:

- основа, обычно – латунная со специальным напылением;

- уплотняющее резиновое кольцо-прокладка;

- кольцо для обжима.

Цанговые элементы трубопровода производятся в соответствии с положениями ГОСТа 6357-81.

3. Пресс-фитинги. Обеспечивают монолитное соединение, не подлежащее разбору. Все пресс-фитинги состоят из:

- корпуса, соответствующего разновидности фасонного элемента;

- гильзы, которую необходимо обжимать;

- эластичного кольца – соединительного элемента между корпусом и гильзой.

Пресс фитинги для металлопластиковых труб: характеристики

Использование пресс-фитингов на металлопластиковые трубы (при условии, что монтаж был произведен грамотно) дает массу преимуществ по сравнению с разборными соединениями. Основные характеристики, которыми обладают неразборные соединения, таковы:

1. Прочность, которую не может обеспечить даже компрессионный фитинг. Система с пресс-фитингом может работать до 50 лет при нормальных условиях эксплуатации.
2. Для контроля соединения не нужны регулярные технические осмотры. Пресс-фитинги – удачный вариант для скрытых прокладок, трубопроводы с ними могут даже заливаться бетоном.
3. Обжимные фитинги для металлопластиковых труб крайне мало реагируют на линейное расширение труб, которое возникает при температурных колебаниях жидкости или теплоносителя в системе.
4. Простой монтаж – при наличии опыта соединение можно выполнить за несколько минут.

Итак, использование этого вида фитингов на металлопластиковые трубы дает возможность не только сэкономить на плановых проверках системы, но и снизить расходы на количество необходимой арматуры.

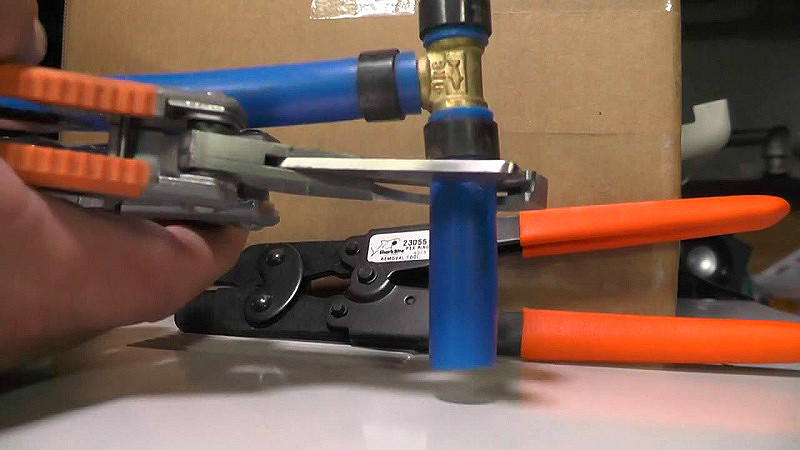

Монтаж пресс-фитингов для металлопластиковых труб невозможен без специального инструмента для обжима – пресс-клещей. Он может быть оснащен как ручным, так и гидравлическим приводом (используется в профессиональных условиях).

Монтаж начинается с нарезки металлопластиковых труб: делать это нужно очень ровно, чтобы фитинги «сели» максимально герметично. Отрезки с каждой стороны необходимо торцевать, т.е. снять фаску с внутренней стороны трубы. Далее на конец отрезка надевается гильза, а в саму трубу до упора вставляется фасонная часть детали. Следует захватить гильзу зажимом пресс-клещей и свести ручки инструмента до упора. Монтаж осуществлен правильно, если на фитинге присутствуют две кольцевые полоски.

Выбор тройников для металлопластиковых труб

Тройники – это также разновидность фитингов. Кроме них, к фасонным элементам относятся уголки, крестовины, муфты, заглушки и т. п. Тройник отличается от других деталей тем, что его конструкция подразумевает наличие трех отверстий. Основное предназначение тройника для металлопластиковых труб – ответвление труб от основной магистрали.

Тройники бывают равнопроходными (с одинаковым диаметром со всех сторон) и переходными. Последний тип изделий применяется, если требуется соединение труб разного размера. Также тройники классифицируются по методу производства на обычные и комбинированные. Комбинированными называют изделия с внутренней и наружной резьбой или с накидной гайкой. Такие тройники необходимы для перехода с одного типа соединения на другой (цанга-гайка, цанга-штуцер).

Монтаж тройника не имеет принципиальных отличий от соединений других фитингов. Установка прессовых тройников также требует наличия пресс-клещей.

Как можно снять фитинг с металлопластиковой трубы?

Необходимость снятия соединительного элемента с трубы может появиться тогда, когда в системе была обнаружена течь. Прежде чем приступить к демонтажу фитинга для металлопластиковых труб, необходимо убедиться, что соединение не разгерметизировалось. Возможно, чтобы исправить проблему, будет достаточно подтянуть гайку на детали.

Пресс-фитинг снять с трубы не получится: его придется срезать вместе с отрезком трубы, находящимся внутри. Разборные соединения демонтируются с помощью простого раскрчивания гайки. Снять с трубы компрессионный фитинг также не составит труда, но несмотря на то, что компрессионный фитинг позиционируется как многоразовый, после разборки узла лучше не рисковать и использовать новую деталь.

Металлопластиковые трубы и фасонные изделия к ним – практичное решение для устройства трубопроводов, как в домашних, так и в промышленных условиях. Правильный выбор соединительных деталей и профессиональный монтаж – основные факторы для долгой и беспроблемной эксплуатации.

По материалам сайта: http://trubamaster.ru
