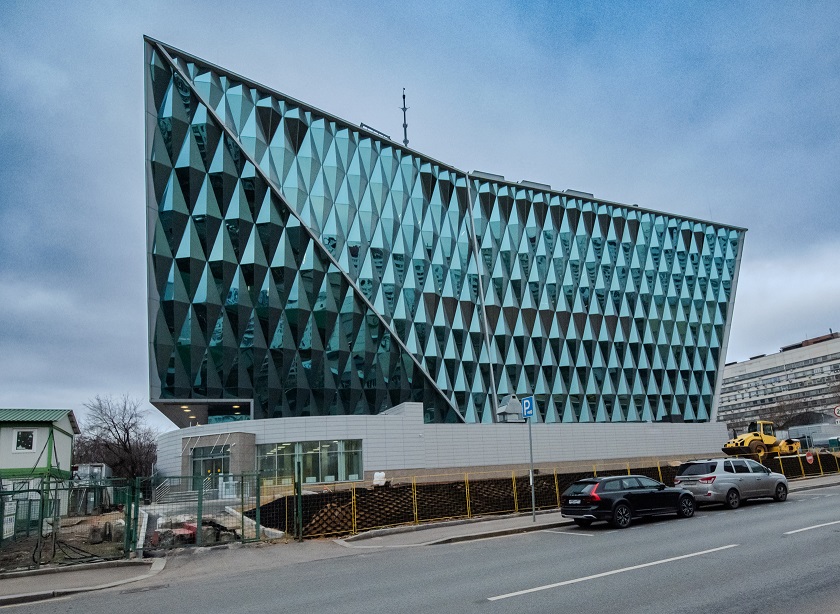

Расчет и монтаж вентилируемых фасадов с HPL-панелями в условиях городской застройки Москвы

Помощь юриста тут.

Современное строительство в мегаполисах предъявляет особые требования к фасадным системам: важны не только эстетика и долговечность, но и соответствие строгим стандартам пожарной безопасности, энергоэффективности и экологичности. В условиях плотной городской застройки Москвы актуальной задачей становится подбор оптимального материала для вентилируемых фасадов, способного выдерживать интенсивные климатические и эксплуатационные нагрузки. Именно такие задачи решают hpl панели Hilgen, сочетающие высокую механическую прочность, устойчивость к ультрафиолету и соответствие ГОСТ 30244-94 по огнестойкости.

В последние годы спрос на фасадные решения с применением HPL-панелей растет благодаря их универсальности и технологичности. Однако для успешной реализации проекта необходим грамотный расчет нагрузок на подсистему и учет всех нюансов монтажа в условиях московского климата.

Расчет нагрузки на подсистему при монтаже сверхлегких HPL-панелей 6 мм

Правильный расчет нагрузки на несущую подсистему - ключевой этап проектирования вентилируемого фасада. В условиях городской застройки Москвы на фасад действуют ветровые, снеговые и эксплуатационные нагрузки, а также температурные колебания.

Особенности распределения нагрузки при использовании HPL-панелей Hilgen

  • Масса HPL-панелей толщиной 6 мм составляет всего 8–10 кг/м², что существенно снижает нагрузку на фасадную подсистему и фундамент здания.
  • Коэффициент теплового расширения материала - 2,2–2,7×10⁻⁵ 1/°C, что требует обязательного проектирования температурных компенсационных зазоров.
  • Минимальная несущая способность алюминиевой подсистемы для HPL Hilgen - 40–60 кг/м² при стандартной схеме крепления.

Формула расчета ветровой нагрузки

W = q₀ · k · C

Где:
W - расчетная ветровая нагрузка, кПа
q₀ - нормативное значение ветрового давления для Москвы (0,3 кПа)
k - коэффициент надежности (1,4)
C - аэродинамический коэффициент (1,0–1,2 для гладких фасадов)

Компенсация температурных деформаций алюминиевой подсистемы при креплении HPL-панелей

В условиях московских температурных перепадов (от –30°C до +40°C) важно обеспечить долговечность фасадной системы.

Технологические решения для предотвращения деформаций

  • Использование EPDM-прокладок толщиной 2 мм между панелью и подсистемой для компенсации линейного расширения.
  • Применение эластичных клеевых систем Sika и 3M для скрытого монтажа.
  • Расчет шагов крепления с учетом максимального удлинения профиля: для алюминия 6063-T6 - до 1,5 мм на погонный метр при ΔT=70°C.

Таблица сравнения характеристик крепежных систем

Крепление Толщина панели, мм Максимальная нагрузка, кг/м² Температурный диапазон, °C Клеевое (Sika) 6–12 40 –40…+80 Механическое (Keil) 8–16 60 –60…+120

Влияние ультрафиолетового излучения и атмосферных факторов на долговечность HPL-панелей

Городская среда характеризуется высоким уровнем загрязнения и агрессивным воздействием окружающей среды.

Стандарты и испытания на устойчивость

  • HPL-панели Hilgen проходят испытания по EN 438-2: устойчивость к УФ-излучению - не менее 2000 часов без потери цвета.
  • Поверхность панели защищена overlay-слоем с глянцевостью 10–70 GU и плотностью печати 1440 dpi.
  • Класс пожарной опасности - КМ1 согласно ГОСТ 30244-94, что позволяет использовать панели в общественных зданиях.

Эксплуатационные преимущества

  • Устойчивость к кислотным осадкам (pH 5,5–8)
  • Сопротивление ударным нагрузкам - до 15 Дж
  • Гарантийный срок службы - не менее 30 лет

Технология монтажа HPL-панелей на скрытое крепление в условиях плотной застройки

Монтаж фасадных систем с HPL Hilgen требует соблюдения строгих технологических регламентов, особенно при работе в стесненных городских условиях.

Пошаговая инструкция монтажа

  1. Разметка и подготовка основания с учетом вертикальных и горизонтальных допусков не более 2 мм/м.
  2. Установка алюминиевой подсистемы с шагом вертикальных стоек 600–900 мм.
  3. Монтаж панелей на скрытое крепление с применением клея Sika или Keil-болтов.
  4. Герметизация стыков с использованием Protector Edge Seal W8 по DIN 18195.
  5. Контроль качества монтажа и протоколирование испытаний на отрыв.

Сертификация и соответствие требованиям городских фасадных систем

HPL-панели Hilgen сертифицированы по ISO 9001:2015 и соответствуют основным требованиям российских и европейских стандартов:

  • ГОСТ 30244-94 - класс пожарной опасности КМ1
  • ГОСТ 30402-96 - показатели токсичности выделяемых веществ
  • EN 438-2 - устойчивость к атмосферным воздействиям

Для объектов с повышенными требованиями к безопасности доступны решения с дополнительной защитой от вандализма и антиграффити-покрытием.


Внедрение сертифицированных по ГОСТ 30244-94 огнестойких HPL-панелей Hilgen позволяет реализовать надежные и долговечные фасадные системы, полностью соответствующие требованиям современной городской архитектуры. Для точного расчета материалов и выбора оптимальных технических решений под ваш проект рекомендуется консультация с техническими специалистами производителя.
