Назначение гидрострелки: принцип работы и расчеты в системе отопления

Гидрострелка, или как еще ее называют гидроразделитель – элемент, который обеспечивает выравнивание температуры и давления в системе отопления remoo.ru/otoplenie/gidrostrelka-princip-raboty-naznachenie-i-raschety/. Наличие гидрострелки обеспечивает более мягкую и ровную работу всей отопительной системы. Постараемся разобраться, какое истинное назначение гидрострелки: принцип работы и расчеты, которые необходимо учитывать при ее монтаже.

Для чего нужна гидрострелка в системе отопления

Перед тем как принять решение об установке гидрострелки в системе отопления, нужно точно понимать, для чего она нужна. Многие владельцы загородных домов сталкиваются с разбалансировками и знают, что это такое. Все дело в том, что циркуляционный расход обычного потребителя, как правило, больше, чем объем контура котла. И именно гидрострелка позволяет установить баланс между этими двумя показателями.

Основные плюсы использования гидрострелки в системе отопления:

- наличие в системе отопления гидрострелки позволяет обеспечить наименьшие потери давления, а также тепловой энергии в процессе работы;

- правильно подобранная гидрострелка позволяет создать дополнительную защиту оборудования от повреждений в результате перепадов температуры, а также нормализует циркуляцию воды как в первичном, так и во второстепенном контуре системы;

- устройство гидрострелки отопления позволяет повысить КПД котла, при этом значительно экономя затраты электроэнергии на его работу.

Все эти преимущества однозначно свидетельствуют в пользу использования этого элемента. Поэтому, разобравшись, зачем нужна гидрострелка для отопления, вы непременно придете к выводу, что ее установка просто необходима для качественной и продуктивной работы котла.

Принцип работы гидрострелки в системе отопления

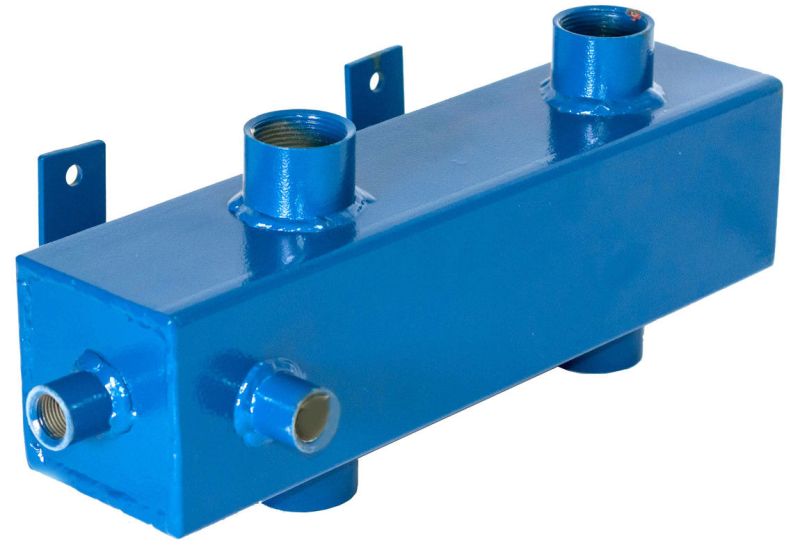

Гидрострелка представляет собой полый внутри сосуд, сделанный из труб. Преимущественно они имеют квадратный профиль и достаточно большой диаметр. Их размер напрямую зависит от габаритов и мощности котла, для которого будет производиться установка. По краям труб обязательно должны быть установлены заглушки.

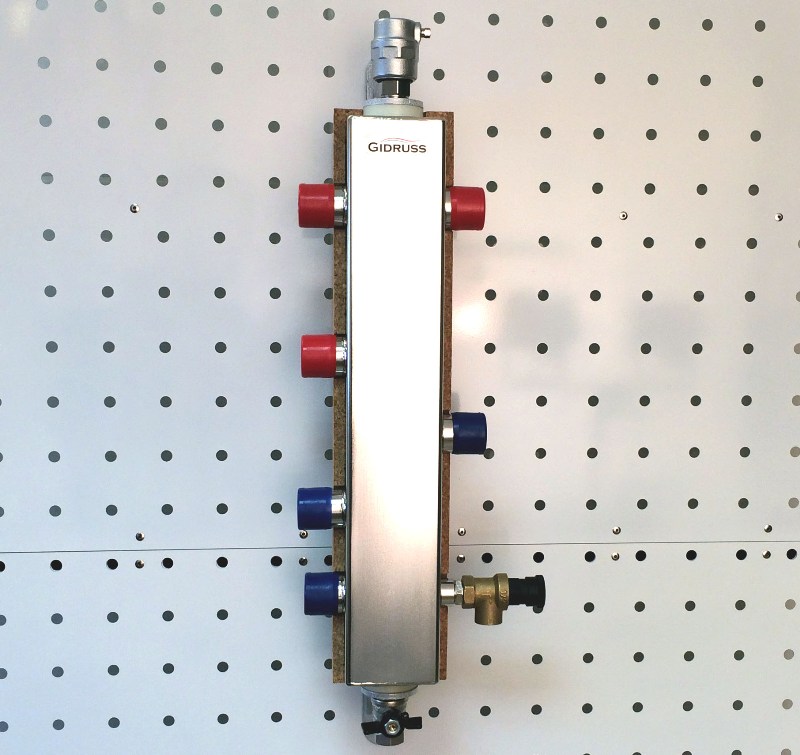

Металлический корпус оборудования обычно устанавливают на специальные стойки, а приборы поменьше крепят к стене. Для соединения патрубка гидростелки с трубопроводом применяют фланцы или резьбу. Для обеспечения нормальной работы прибора внизу корпуса расположен специальный клапан для отвода конденсата. А клапан воздухоотводчика находится вверху.

Для изготовления корпуса производители чаще всего применяют медь, полипропилен или нержавеющую сталь. Каждый элемент корпуса обязательно подвергается обработке антикоррозийным составом, что существенно продлевает срок его службы, а также теплоизоляционными материалами для регулирования отдачи тепла.

Работа гидрострелки отопления: дополнительные функции и преимущества

Многие современные модели гидрострелок выполняют не только свое прямое назначение. Их используют для регуляции температурного градиента во вторичном корпусе системы отопления, тем самым снижая количество выделяемого растворенного кислорода и значительно понижая риски возникновения коррозийных процессов в системе. Это повышает эксплуатационный период всего оборудования, и в частности подшипников, установленных в циркуляционных наносах.

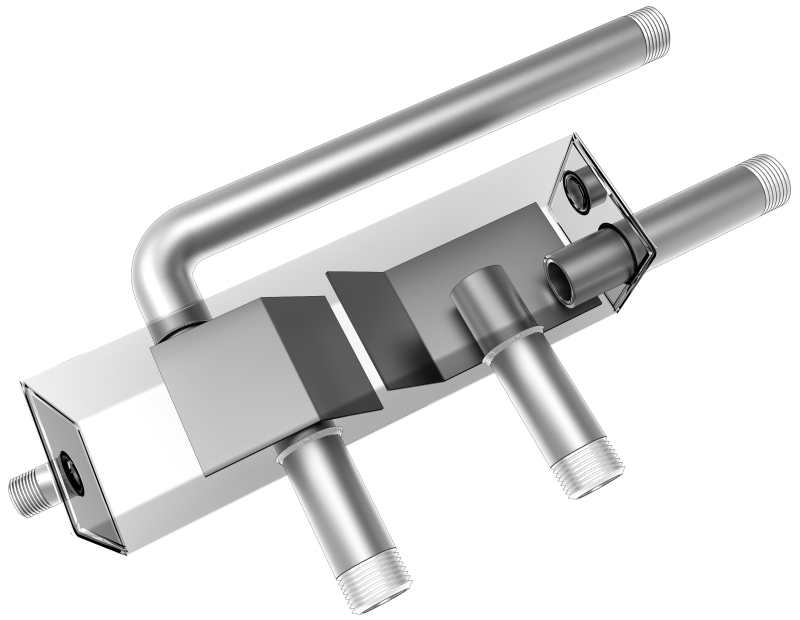

Полезный совет! Для того чтобы понять принцип работы данного оборудования, достаточно посмотреть фото гидрострелки для отопления в разрезе.

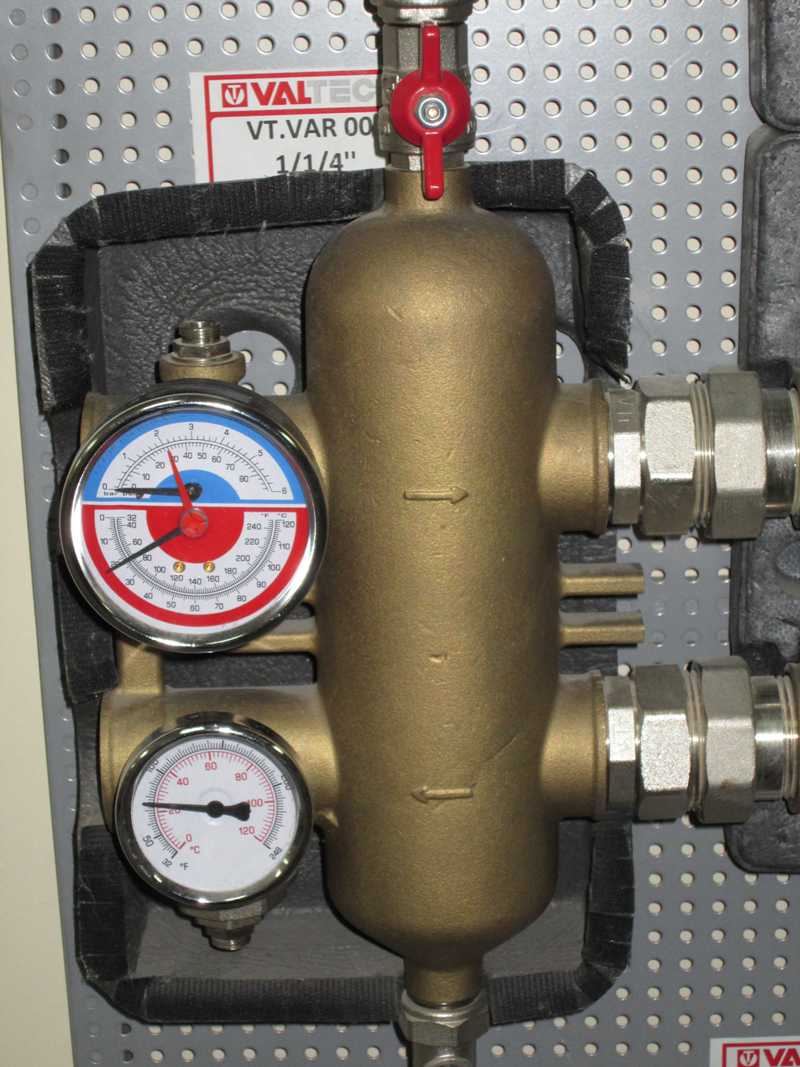

Также гидрострелка зачастую оснащена дополнительными приборами, которые упрощают работу с ней:

- манометр;

- датчик температурных режимов;

- терморегулирующий клапан;

- линия, обеспечивающая питание для запуска всей системы.

Кроме того, в верхней части корпуса, которая отвечает за поддержание температуры, расположены специальные пластины, имеющие пористую структуру. Они отвечают за удаление излишков образующихся газов. Магниевый анод при этом располагается в нижней части корпуса гидрострелки.

И хотя каждый из этих элементов упрощает процесс использования системы, они требуют дополнительного обслуживания, которое редко удается производить без помощи профессионалов.

Назначение гидрострелки: принцип работы и расчеты для системы отопления в доме

Рассмотрим, каким образом гидрострелка выполняет свои функции. Поток, образуемый в теплоносителе, проходит разделитель на скорости от 0,1 до 0,2 м/с. При этом скорость потока, который движется по котловому насосу, достигает уже 0,7-0,9 м/с. Таким образом необходимо что-то, что смогло бы гасить эту разницу в скоростях, при этом сохраняя максимальную продуктивность работы устройства. И принцип работы гидрострелки отопления основан как раз на этом.

Функции гидрострелки в системе отопления частного дома можно кратко выразить в нескольких пунктах:

1. При минимальном расходе теплоносителя можно получить большой расход для искусственно созданного контура. В качестве примера рассмотрим такую ситуацию: установленный в доме котел имеет расход 40 л за 1 минуту. При этом вся система отопления требует расхода в 120 л. В этом случае контур котла считается первичным, сама система развязки отопления – вторичным. И для того чтобы обеспечить систему необходимым объемом, ни в коем случае нельзя пытаться разогнать котел до той производительности, которая не предусмотрена производителем. Иначе это может привести к неисправности. Кроме того, это повышает риски увеличения гидравлического давления и, как результат, приводит к серьезным затратам электроэнергии.
2. Вторая необходимость использования гидрострелки – разделение потоков на отдельные контуры. Для чего это необходимо? Предположим, что в доме установлена система подогрева полов или же имеется бойлер контурного нагрева. Чтобы иметь возможность беспрепятственно их отключать, не затрагивая центральную систему отопления, требуется установка гидрострелки.
3. В то же время гидрострелка отопления частного дома способна выполнять роль соединительного элемента, который служит для установки связи между двумя различными контурами, которые работают независимо друг от друга. Как это происходит, можно увидеть на схеме гидрострелки для отопления.

Гидрострелка для отопления своими руками

Разобравшись, что такое гидрострелка в системе отопления, закономерно возникает вопрос, можно ли сделать ее самостоятельно. И ответ однозначно положительный. Сделать все самостоятельно вполне возможно, правда, для этого потребуется разобраться во множестве расчетов и рекомендаций.

В первую очередь необходимо внимательно изучить, как рассчитать гидрострелку системы отопления. Для этого в Интернете предложено множество формул с пояснениями, как правильно их использовать. Все, что вам остается, – это подставить данные своей системы и провести соответствующие расчеты.

Затем, используя чертежи гидрострелки отопления, вы можете приступать непосредственно к ее изготовлению. Для этого лучше всего посмотреть видео «гидрострелка для отопления» или пошаговую фото-инструкцию, которая наглядно продемонстрирует каждый этап работ.

Принимаясь за самостоятельные работы, чаще всего отдают предпочтение гидрострелке своими руками из полипропилена. С этим материалом легко работать, и к тому же он наиболее доступен среди прочих вариантов.

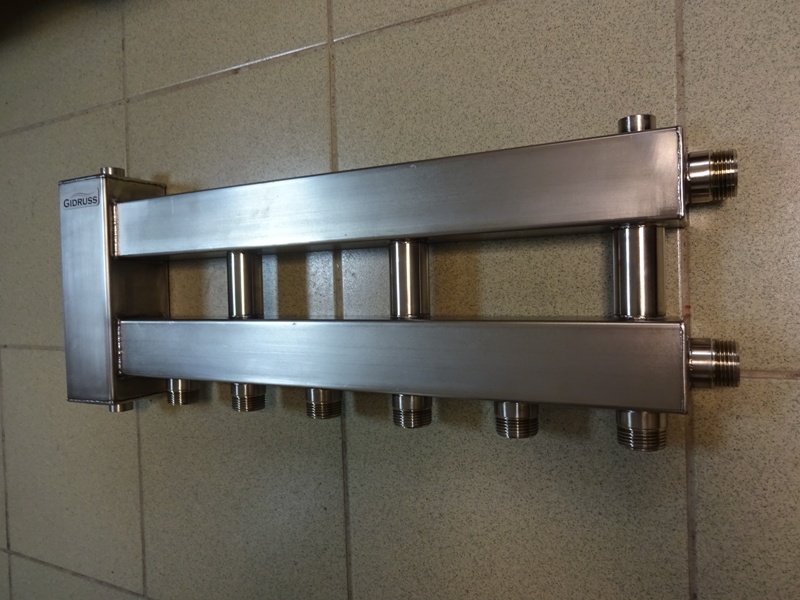

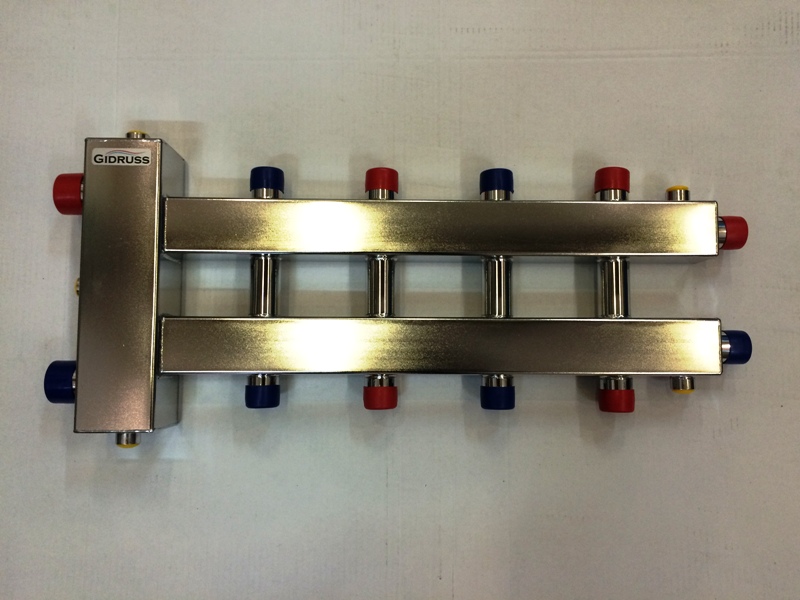

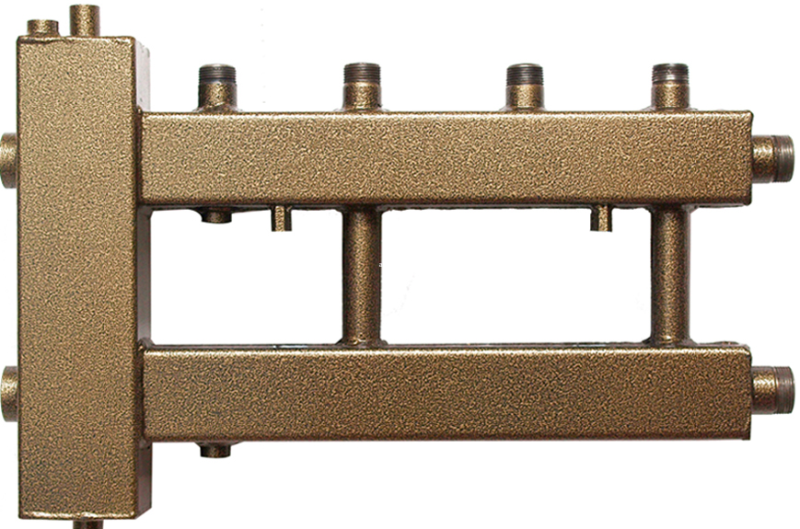

Полезный совет! Как вариант можно рассмотреть приобретение коллектора отопления с гидрострелкой. Хотя вы без труда сможете найти схему изготовления гидрострелки с коллектором и сделать ее самостоятельно.

Если вы не до конца уверены в своей компетентности, то расчет гидрострелки для отопления лучше поручить специалистам. Так как допущенные неточности и ошибки могут привести к неисправности системы или излишним затратам электроэнергии.

Раз и навсегда разобравшись, зачем нужна гидрострелка в системе отопления, вы поймете, что в современных системах обойтись без нее достаточно сложно. И подключение гидрострелки отопления позволит вам не только обеспечить бесперебойную работу системы, но и существенно снизить затраты на обеспечение ее работы.
