Переходные мостики для фальцевых кровель - особенности, монтаж

Фальцевые кровли при всей надежности и герметичности сложны и в монтаже, и в дальнейшем обслуживании. Ходить по гладкой скользкой поверхности без специальных приспособлений опасно. Поэтому такие крыши обычно оборудуют переходными мостиками.

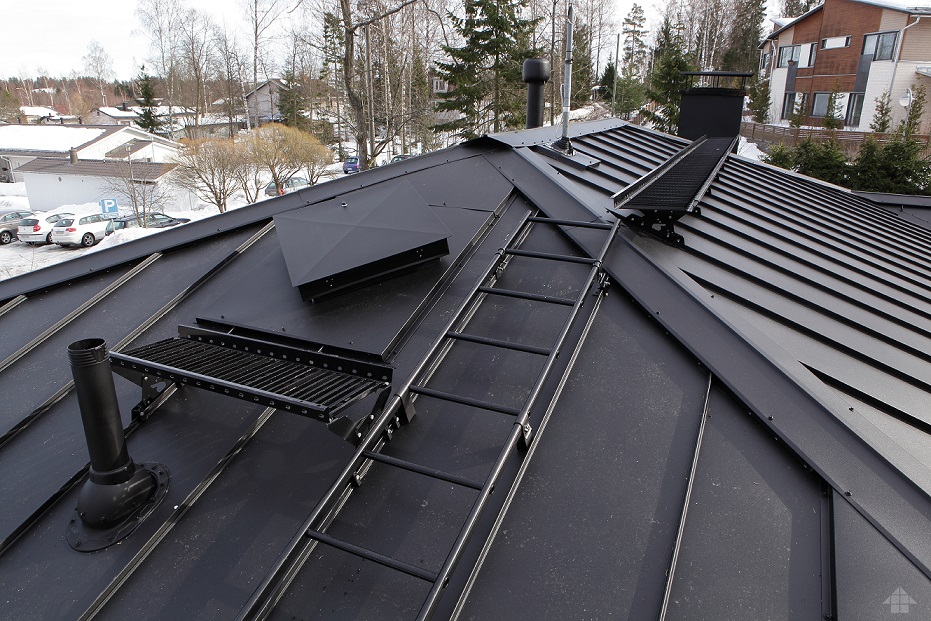

Мостики – металлические узкие площадки на кронштейнах-опорах, устанавливаемые на скатные кровли для защиты людей от падения, безопасного доступа к любым участкам крыши во время ремонтных работ.

Особенности конструкции

Форма – любая, в строительных нормативах точных регламентов на этот счет нет. Но при этом элементы безопасности должны соответствовать ГОСТ:

- поверхность платформы – рифленая, с технологическими отверстиями для отвода дождевой воды и загибами по краю шириной не менее 20 мм;

- конструкция кронштейнов должна быть такой, чтобы максимальное отклонение платформы по горизонтали в смонтированном виде не превышало 3°;

- площадка должна быть прочно закреплена на кронштейнах, а сам тип крепления - исключать случайное разъединение.

На https://pprol.ru/, сайте российской компании-производителя элементов безопасности, водосточных систем и доборных элементов для кровли и фасада, можно посмотреть образцы в каталоге.

Здесь же можно оставить заявку на изготовление мостиков под конкретный объект или оформить заказ с доставкой. Все металлоизделия сертифицированы, соответствуют действующим строительным нормативам, производятся из высококачественной стали с защитным антикоррозийным покрытием.

Монтаж

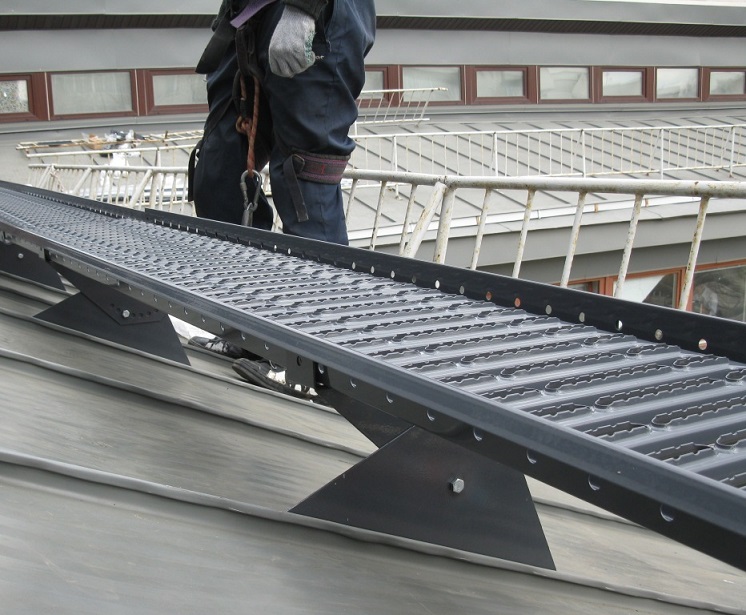

Первый этап – установка кронштейнов. Для фальцевой кровли они двойные, с прижимной планкой, монтируются на выступающую часть замка-фальца и соединяются между собой болтами с оцинкованным покрытием. Такое крепление защищает кровельный материал от повреждений, сохраняет герметичность кровли.

Расстояние между опорами – 1,1 м. При этом крайние кронштейны (их обычно 3 при длине мостика в 2480 мм) должны располагаться на расстоянии не менее чем 250 мм от края платформы.

Второй этап – монтаж кронштейнов, регулирующих угол наклона платформы относительно плоскости кровли. Для этого соединяют технологические отверстия крепежного и регулировочного кронштейнов, а выставленный угол фиксируют болтами.

Последний этап – установка металлической платформы, которая крепится к основанию все теми же оцинкованными болтами. На особо опасных участках кровли переходные мостики комплектуют поручнями.

При монтаже непрерывных конструкций (несколько мостиков в ряд) платформы соединяются болтами или специальными планками.

Испытания

Проводятся на контрольном образце, результаты отражаются в протоколе (еще один плюс заказа у производителя – добросовестные компании представляют протоколы испытаний на каждую партию товара).

Мостик в смонтированном виде должен выдерживать значительные статические (как минимум вес рабочего с инструментом) и кратковременные ударные нагрузки весом не менее 100 кг, без повреждения самой платформы и опорных кронштейнов.
